按键自动插件机设备控制器的组成

点击 :
发布时间 : 2020-04-13

    按键自动插件机设备控制器与处理器之间的接口


    该接口用于实现中央处理器与设备控制器之间的通信。有三种类型的信号线:数据线、地址线和控制线。数据线通常连接到两种类型的寄存器。第一种类型是数据寄存器(控制器中可能有一个或多个数据寄存器,用于存储来自按键插件机设备的数据(输入)或来自中央处理器的数据(输出)。第二种类型是控制/状态寄存器(在控制器中可以有一个或多个这样的寄存器,用于存储从中央处理器发送的设备的控制信息或状态信息)

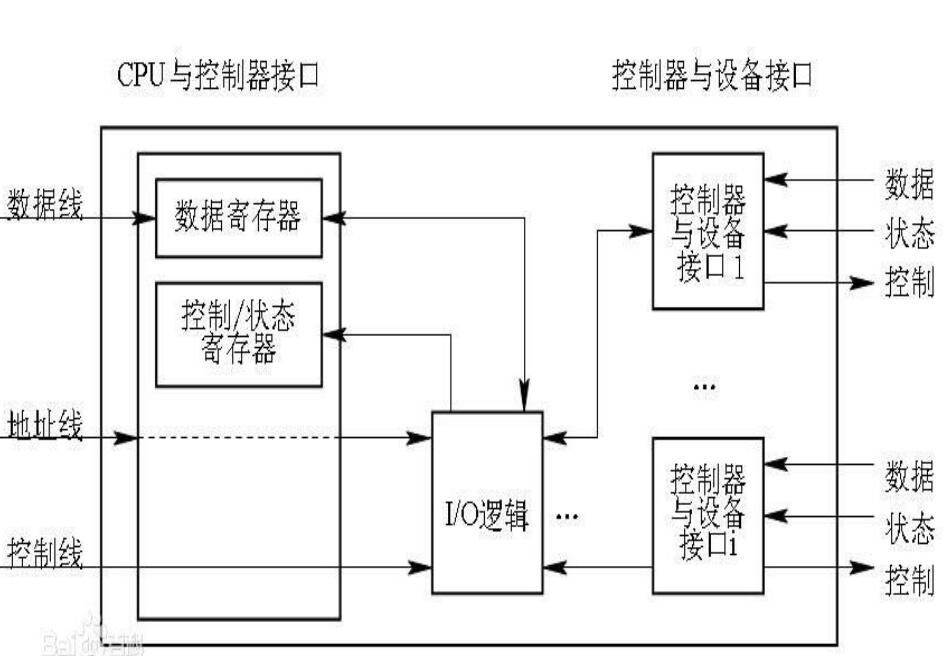

按键自动插件机设备控制器的组成(图1)

    按键插件机设备控制器和设备[之间的接口/h/]


    一个或多个设备可以连接到一个设备控制器。因此,在控制器中有一个或多个设备接口,并且一个接口连接到一个设备。每个接口有三种类型的信号:数据、控制和状态控制器中的输入/输出逻辑根据来自处理器的地址信号选择设备接口。


    自动插件机设备控制器中的输入/输出逻辑


    输入/输出逻辑用于控制设备它通过一组控制线与处理器交互,处理器使用该逻辑向控制器发送输入/输出命令。输入/输出逻辑解码接收到的命令一方面,每当中央处理器启动一个设备时,它就向控制器发送一个启动命令;另一方面,地址同时通过地址线发送到控制器。控制器的输入/输出逻辑解码接收到的地址,并根据转换后的命令控制选择的按键插件机设备。
